公開が思いのほか遅くなってしまいましたが
2008年最初に制作しましたサイドレス井桁、AYANTEです。
シャーシは、えのもと限定スーパーアバンテの白強化シャーシを使用。
ボディは、同人サークル「上海アリス幻樂団」様のゲームから、伝統の幻想ブン屋"射命丸 文"をイメージしてみました。
自分の制作した同人誌、「東方小四駆」にも登場したマシンでもあります。
（セッティング等に違いはありますが…）
ループチェンジャーの高速レイアウトに対応したセッティングに変更しました。

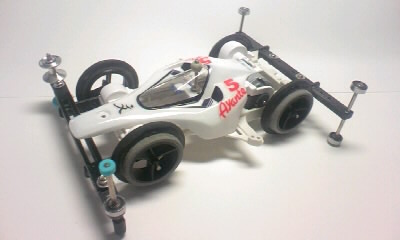

通常セットの画像はコチラ

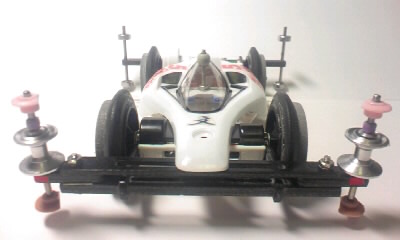

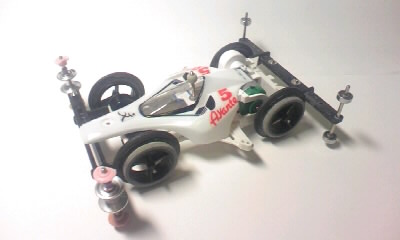

フロント

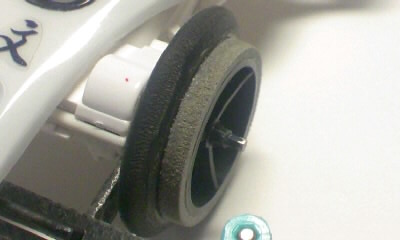

WAで104.79㎜
830×2で上104.95㎜、下104.93㎜

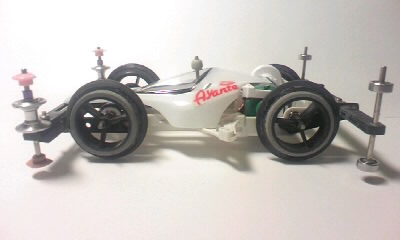

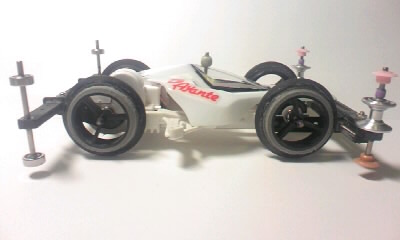

左サイド

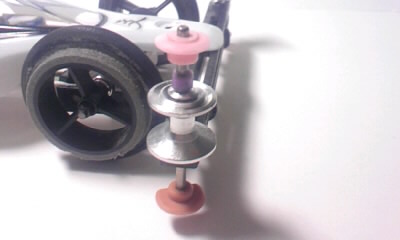

フロントローラーのスラスト角は1度

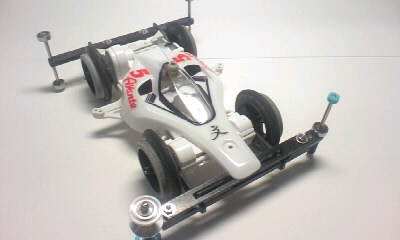

右サイド
フロントローラーのスラスト角は2度
ループチェンジャー用だったので、スラストは抜いています。
ボディは例の如くステッカーを加工して制作しています。
重量はサイドレスの為に78g（ボディ無しだと74g）

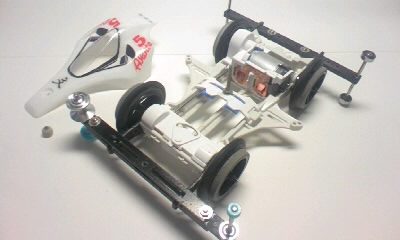

基本的な構造は、従来のマシンとさほど変化は無し。

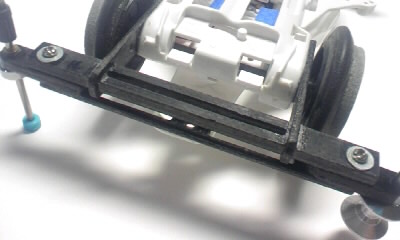

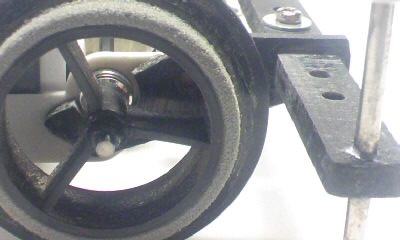

フロントバンパーはベーシックにFRP2枚で制作。
リヤも同じく。
自分のマシンでは今までで最も標準的なバンパーを使ったマシンだと思います。
ローラーベースは125.1㎜
フラットなレイアウトでは、なるべくローラー位置を低くして
コース壁の硬いところを使うと良いということで、上はローラー一つ分下げています。

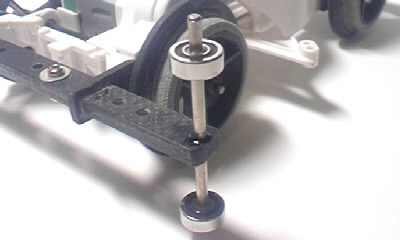

リヤステーの貼り付けは、サブプレートを加工。
サイズは前後とも34.6㎜

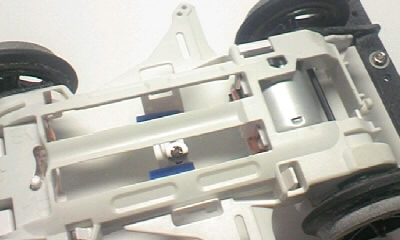

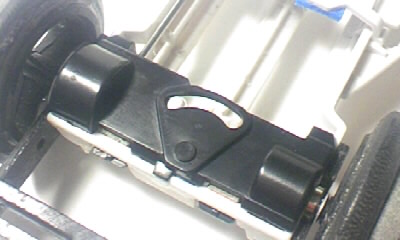

裏はVer.2とほぼ同じ感じで軽量化。

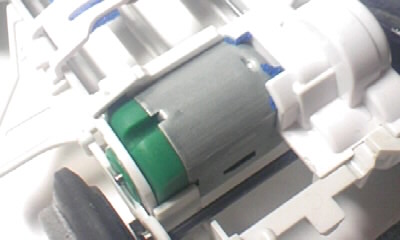

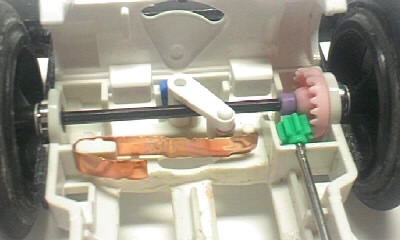

シャーシ内部
ひとまず従来どおりに。
リヤも同様に。

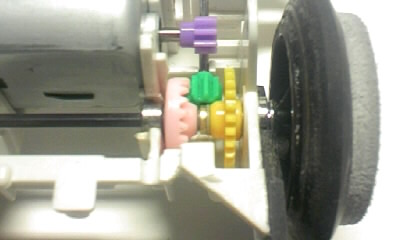

一応ギヤ各種は歯先を丸めてあります。

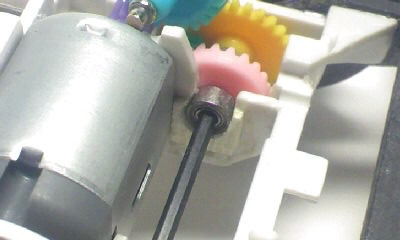

ベアリングの位置をギヤに近づけ、シャーシに接着。
