MS小径-2007

MS小径-2007Ver.2

08年1月えのもとニューイヤー大会　PRO部門　3位（ハイパーダッシュPROに変更）
07年8月第152回えのもと杯　オープン部門耐久レース　優勝

2007年の小径部門専用マシンとして用意した、MSシャーシマシンです。
今回から今まで使っていたボディ名での名称ではなく、マシンの仕様用途によって識別する事にしました。
いちいちボディを換えるたびにページを増やしていてはキリがないので…

ボディはマンタレイMk.Ⅱクリアボディに変更。
シャーシのみ総取替えしました。

ちなみにVer.1はコチラ

フロント
9㎜ベアリングin520で104.06㎜

リヤ
上下とも830で上103.03㎜下103.54㎜

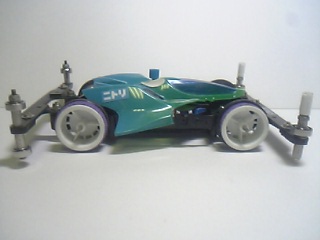

左サイド
スラスト角は2度

右サイド
スラスト角は4度

リヤローラーの角度を1度ほどアップにしたことで、LCに入るようになりました。

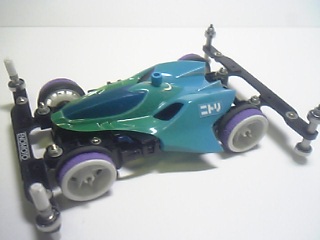

重量は約80g
それほど大胆な軽量化はしていませんが、シンプルな構造にしたのが良かったのかも。

ボディは、同人サークル「上海アリス幻樂団」様のゲームから、超妖怪弾頭"河城にとり"をイメージしてみました。

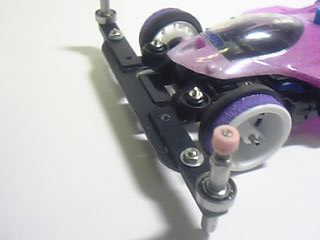

バンパーは、前後ともにラジ四駆のリヤFRPに直FRPを貼り付けただけ。

フロントは、この位置に付けるとベストなローラー配置になるみたいです。
以前は制作中に思いついたモノ故に、バンパーの継ぎ目が弱かったのですが
少しカットの方法を変更して、強度を確保。

リヤは従来どおり。

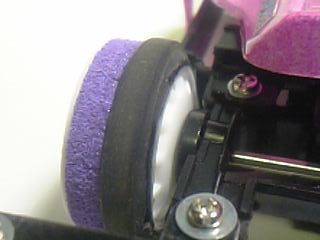

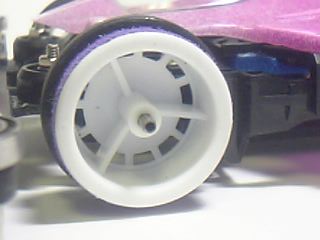

タイヤはラジ四駆のロープロタイヤ＆ホイールを逆刺し。
タイヤ径は25.8㎜

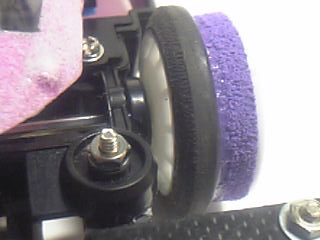

タイヤは厚さを半分以下にして、さらに設置面を少なく改造。
フロントは勿論干しています。

リヤは若干設置面を増やしています。

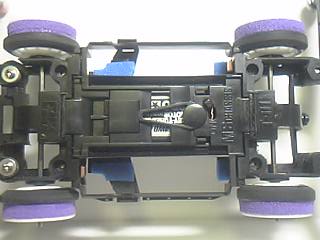

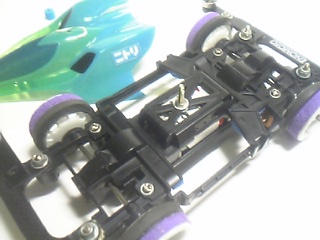

シャーシ。
カバーは強化カバーを使用。

バッテリー部分は大きくくり抜き、若干の電池落とし。
電池が落ちないギリギリに削っています。

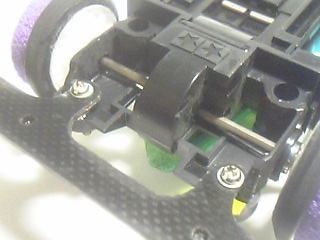

内部はコレといって加工をせず。
2番シャーシながら位置調整無しでスムーズな回転でした。

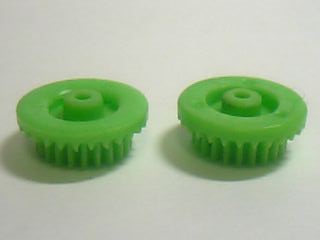

カウンターギヤは底部分を薄く加工。
左が改造後、右がノーマル状態。
