アバンテ改・AYANTE

アバンテ改・AYANTEVer.2

06年12月第144回えのもと杯　3位
06年11月第38回ミニ四駆選手権全国大会　予選18位　決勝11位
Ver.1…06年9月第141回えのもと杯　優勝
06年7月第139回えのもと杯　優勝

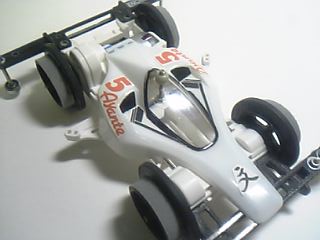

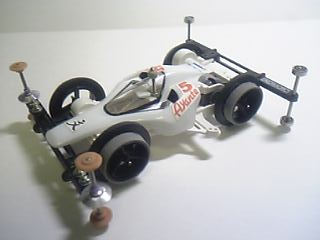

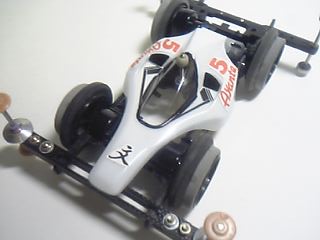

全国に向けて、白VSの新車を制作しました。

ボディは、同人サークル「上海アリス幻樂団」様のゲームから、伝統の幻想ブン屋"射命丸文"をイメージしてみました。

自分の制作した同人誌、「東方小四駆」にも登場したマシンでもあります。
（セッティング等に違いはありますが…）

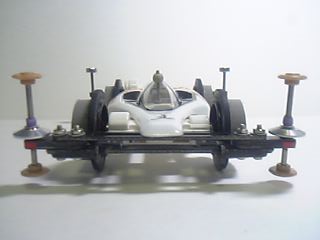

フロント
13㎜SAで104.84㎜

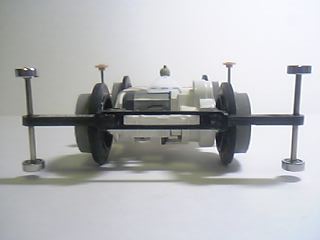

リヤ
830×2で上104.03㎜、下103.9㎜

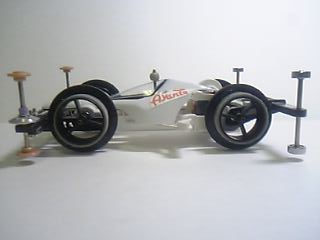

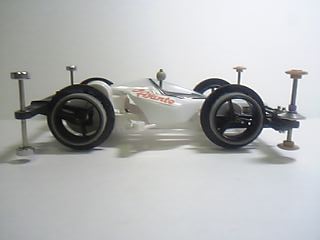

左サイド
フロントローラーのスラスト角は1度

右サイド
フロントローラーのスラスト角は2度
多分レース時にはもう少し角度を強める予定です。

ボディは例の如くステッカーを加工して制作しています。

実に1年半振りのサイドレス井桁。重量はインナーゴムですが75gほど

フロントバンパーは中心が1枚ですが端は2枚にしています。

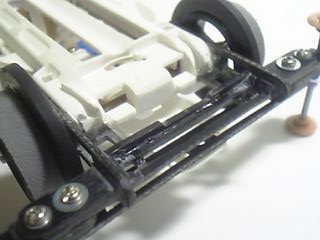

裏から。

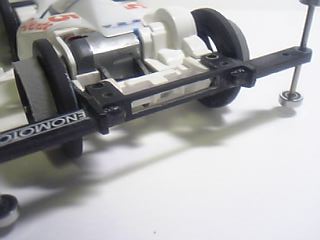

強度が心配だったので、バンパー後にL字型になるようにFRPを貼り付け。

リヤステーは中心を縦貼り。
1枚ですが2枚並の強度があります。

裏から。
ローラーベースは123㎜

タイヤ径は34.6㎜
幅は3㎜ですがサイドを瞬着固定して固さは十分にあるハズです。

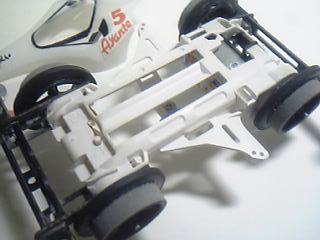

シャーシの軽量化はシンプルに。

コンセプトはTZみたいなVS
パっと見た感じはTZの形になっていますｗ

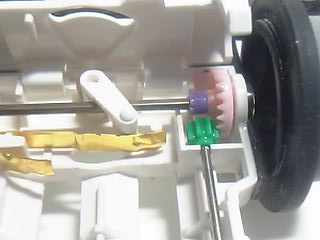

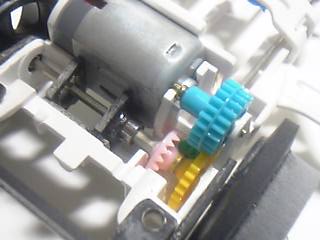

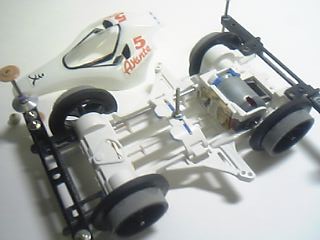

シャーシ内部
衝立を強化しています。

フロントはピニオンでクラウンギヤの位置を固定。

::::::::::::::::::|　|　　　　　_,.､　　　　　
::::::::::::::::::|　|　　 ,.＜／__＼　　　　
::::::::::::::::::|　|-‐く　 /　　￣|　　　
::::::::::::::::::|　|:::::::;:｀'ｰ-....,,,,___iヽ､
::::::::::::::::::|　|::::::;､:::;::::;::::::;::::::::::::ﾊ
::::::::::::::::::|　|:::/!,.ゝ!､ﾊ::::ﾊ::;i:::,::::ﾄ,
::::::::::::::::::|　|;:ｲ〈 {,_r/ ﾚ' ﾚ_.!,ﾊｲ:::!
::::::::::::::::::|　|::|""　　　　〈ﾝ'〉!/|:ﾊ
::::::::::::::::::|　|::ﾊ　　ー- ｀　"!:::::|:|
::::::::::::::::::|　|::ヽ!ヽ､._ 　_,,..イｲ:::ﾊ|　　白VSで、どれ程持つのでしょうね？
::::::::::::::::::|　|Y7´! ,.イ⌒ヽﾚi::ﾚ'
::::::::::::::::::L,.!､!　!_/　　　〉ﾉ,....､__
:::::::::::::::::と_　ヽ.,ﾑゝ-=､_ンｲ:::・:(＜　ｱﾎｰ
::::::::::::::::::k,_ 　 i　/^'^'7!:::::｀'::::::::!ｿ
::::::::::::::::::|　i＼｀ヽ　/! ｀＞:::::ノ
::::::::::::::::::|　|　_ヽ､_ノ　〉く/ゝゝ
::::::::::::::::::|　|ヽ､　　／::::＼

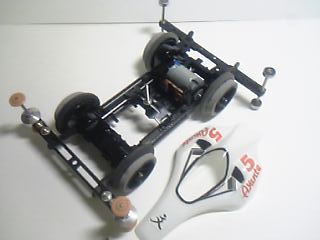

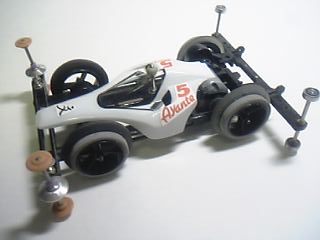

こちらが以前の仕様（Ver.1）
黒VSでした。

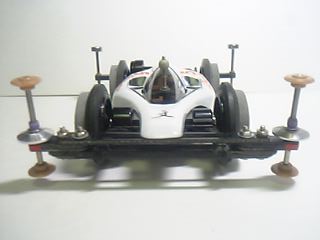

フロント
SAで104.82㎜

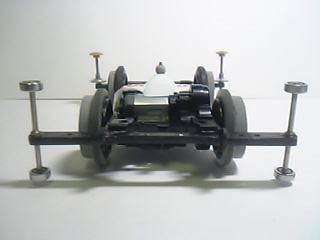

リヤ
830×2で上104.59㎜、下104.81㎜

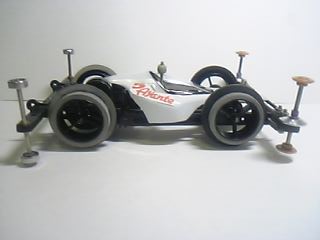

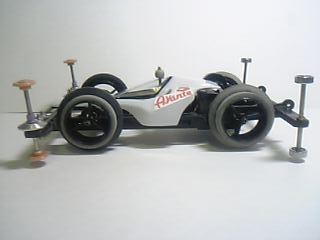

左サイド
フロントローラーのスラスト角は3度

右サイド
フロントローラーのスラスト角は5度。
リヤローラーのスラスト角は-1度…ピン打ちミス；

タイヤは34.5㎜。
フロントは干しタイヤ、リヤはシリコンタイヤ。
タイヤがインナースポンジではなく、従来のロープロタイヤでの制作の為
重量は81gと若干重め。

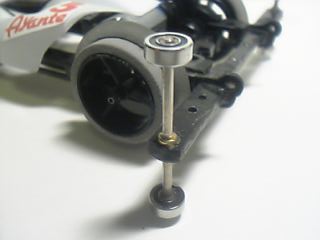

リヤはお宝を付けて強度アップ。

ローラーベースは12.47㎝。ゆゆアバンテよりも狭くし、コーナーでのタイムアップを狙う。

リヤステーの位置は、ローラーベースを狭くする為にタイヤギリギリの位置に。

ステーの接合部分は、ネジの頭を取ったものを瞬着固定して接合。

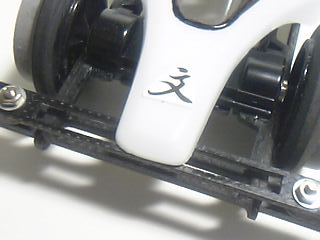

フロントバンパーのL字部分は、必要最小限の部分だけ残しています。

シャーシの肉抜きは、S1とほぼ同じ感じで。

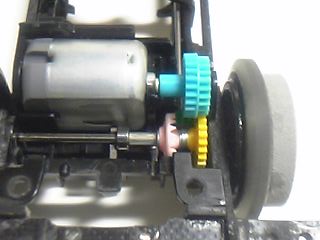

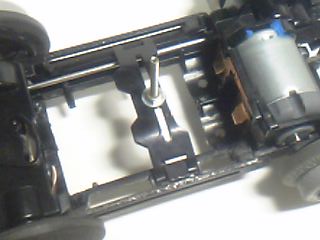

モーター後部には衝立（ついたて）を。
カウンターギヤは620を入れただけの簡単仕様ｗ

そこそこ速いのですが
クラウンギヤがコースアウトの度に欠けるので、結構デリケートなマシンでもあります；

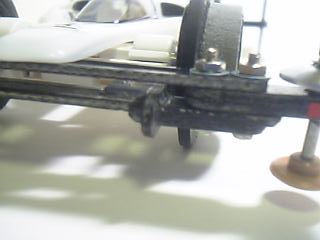

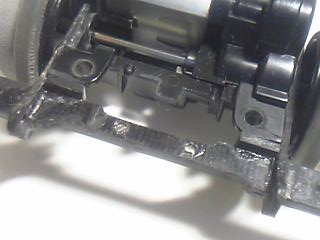

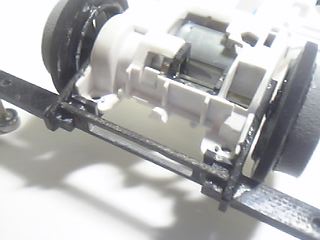

サイド部分は、画像のようにサイドバンパー取り付け部分にFRPを2枚挟む事で頑丈かつ剥がれにくくなります。

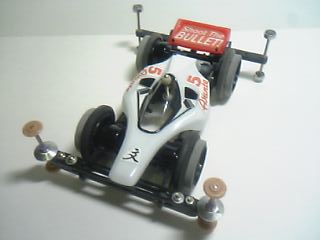

展示の際には、リヤにウイングを付けています。

::::::::::::::::::|　|　　　　　_,.､　　　　　
::::::::::::::::::|　|　　 ,.＜／__＼　　　　
::::::::::::::::::|　|-‐く　 /　　￣|　　　
::::::::::::::::::|　|:::::::;:｀'ｰ-....,,,,___iヽ､
::::::::::::::::::|　|::::::;､:::;::::;::::::;::::::::::::ﾊ
::::::::::::::::::|　|:::/!,.ゝ!､ﾊ::::ﾊ::;i:::,::::ﾄ,
::::::::::::::::::|　|;:ｲ〈 {,_r/ ﾚ' ﾚ_.!,ﾊｲ:::!
::::::::::::::::::|　|::|""　　　　〈ﾝ'〉!/|:ﾊ
::::::::::::::::::|　|::ﾊ　　ー- ｀　"!:::::|:|
::::::::::::::::::|　|::ヽ!ヽ､._ 　_,,..イｲ:::ﾊ|　　効果は無いですけどね
::::::::::::::::::|　|Y7´! ,.イ⌒ヽﾚi::ﾚ'
::::::::::::::::::L,.!､!　!_/　　　〉ﾉ,....､__
:::::::::::::::::と_　ヽ.,ﾑゝ-=､_ンｲ:::・:(＜　ｱﾎｰ
::::::::::::::::::k,_ 　 i　/^'^'7!:::::｀'::::::::!ｿ
::::::::::::::::::|　i＼｀ヽ　/! ｀＞:::::ノ
::::::::::::::::::|　|　_ヽ､_ノ　〉く/ゝゝ
::::::::::::::::::|　|ヽ､　　／::::＼
